產品介紹：ESD靜電保護二極管SLESD0514TL

一、產品概述

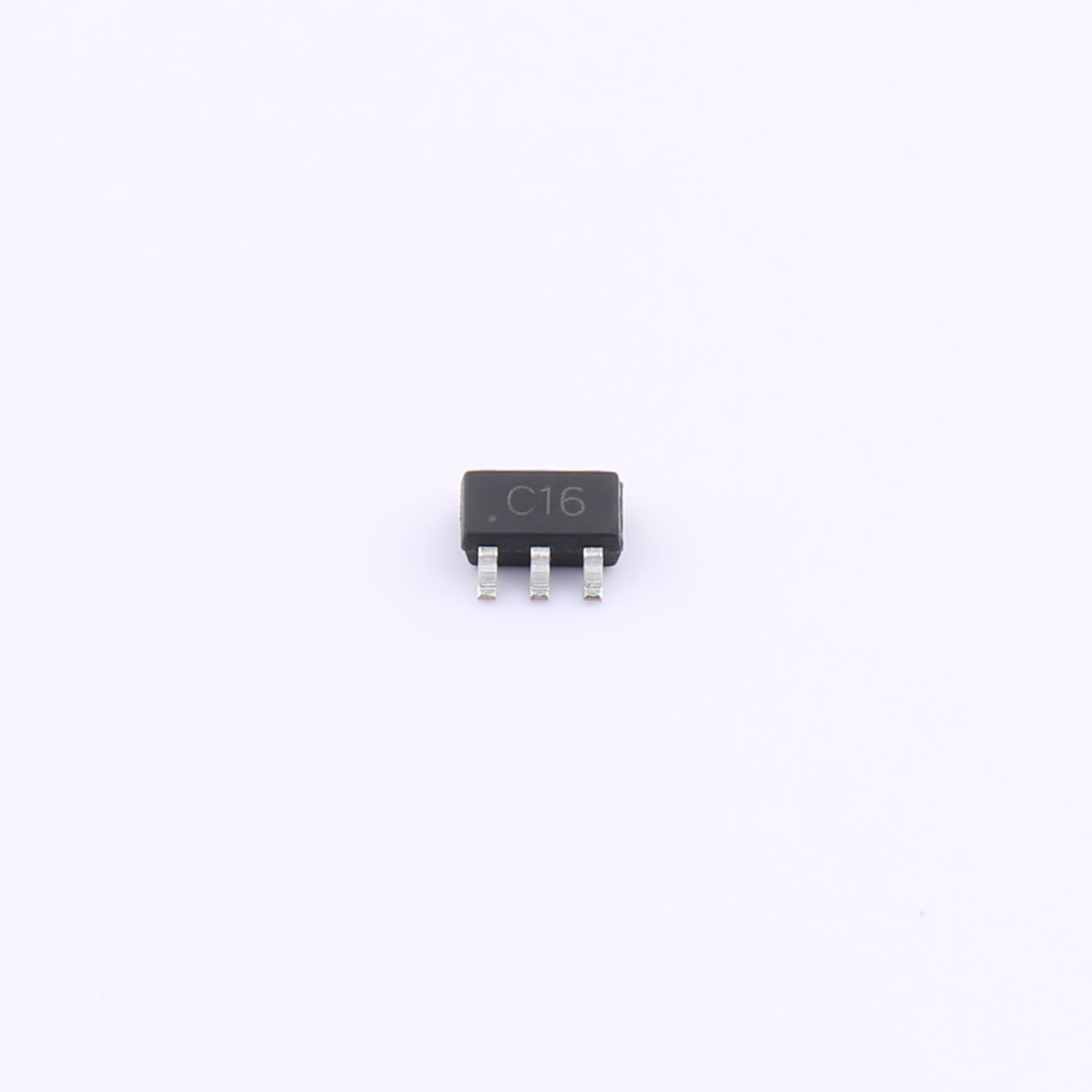

SLESD0514TL是一款高性能的靜電放電（ESD）保護二極管，專為保護敏感電子元器件免受靜電放電（ESD）事件的損害而設計。該二極管融合了先進的半導體技術和優化的電路布局，能夠在靜電沖擊發生時迅速響應，將靜電電荷安全地引導至地，有效防止因靜電累積導致的電路故障或元件損壞。其SOT-23-6L封裝形式不僅緊湊且易于集成，為現代電子設備提供了可靠的靜電保護解決方案。

二、產品特性

低反向工作電壓（VRWM）：5.0V，確保在正常工作電壓下，二極管不會對電路造成任何不利影響。

高擊穿電壓（VBR min）：6.0V，為電路提供了足夠的保護閾值，以抵御高于正常工作電壓的靜電沖擊。

超低漏電流（IR）：1μA，即使在非工作狀態下，也能保持極低的功耗，有助于延長設備的電池壽命和減少能源浪費。

高箝位電壓（VC）：10V，確保在遭遇高能量靜電放電時，能夠迅速將電壓箝制在安全水平，有效保護后續電路不受損害。

超低結電容（CJ）：0.2pF，幾乎不會對信號傳輸造成任何影響，保持了信號的高速性和完整性，特別適用于高頻和高速數據傳輸應用。

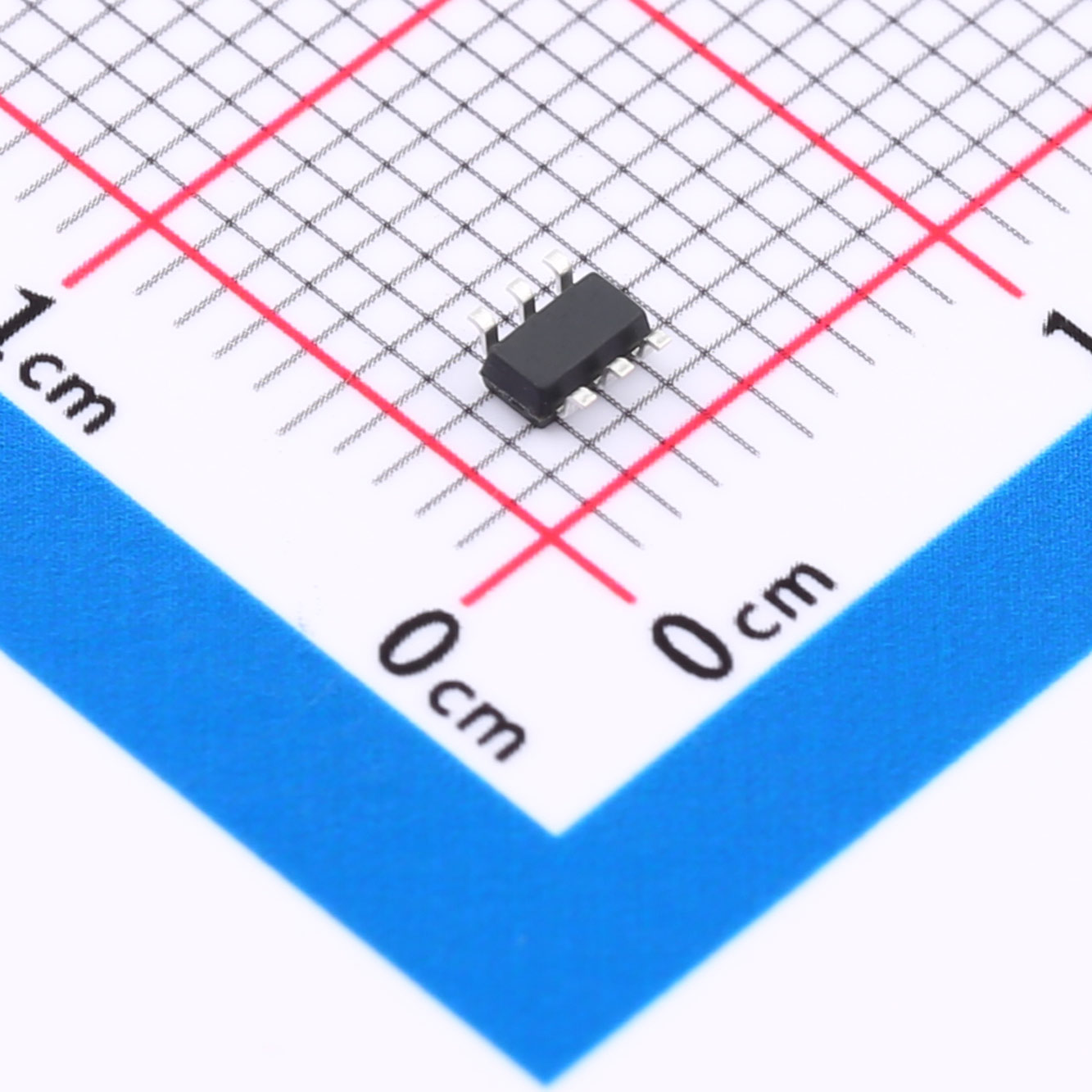

SOT-23-6L封裝：緊湊且可靠的封裝形式，便于在PCB上高密度集成，同時提高了產品的穩定性和耐用性。

三、產品優勢

高效保護：快速響應并有效吸收靜電放電能量，為敏感電子元件提供*保護。

超低功耗：超低漏電流設計，有助于提升系統能效，延長設備使用壽命。

*信號完整性：超低結電容保持信號高速傳輸，減少信號衰減和延遲。

易于集成：SOT-23-6L封裝便于自動化裝配，提高生產效率。

廣泛兼容性：適用于多種電路設計和應用場景，提供靈活的靜電保護解決方案。

四、應用領域

SLESD0514TL靜電保護二極管廣泛應用于以下領域：

智能手機、平板電腦等便攜式電子設備

數據線、USB接口、HDMI接口等通信接口保護

精密儀器、醫療設備、工業控制設備

高速數據傳輸系統、數據中心設備

汽車電子、航空航天電子等高端應用領域

五、注意事項

安裝時請確保二極管極性正確，避免反向連接，否則可能導致保護失效或元件損壞。

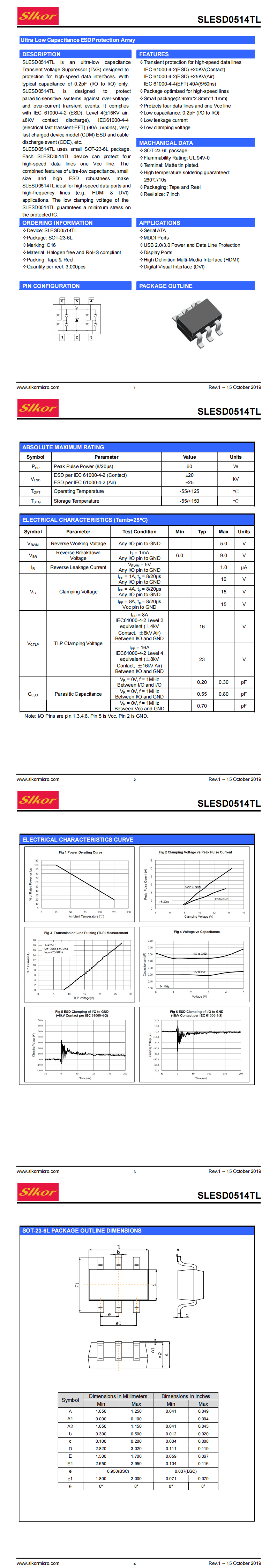

在使用前，請仔細閱讀產品數據手冊，了解具體參數和限制條件，確保產品符合您的應用需求。

請確保工作電壓不超過VRWM，以避免不必要的功耗或損壞。

在進行焊接或組裝時，請注意控制溫度和時間，避免對二極管造成熱損傷。

在靜電敏感區域操作時，請佩戴適當?shù)撵o電防護裝備，如靜電手環、防靜電服等，以確保操作安全。
