類型:N溝道
漏源電壓(Vdss):1.2kV
連續漏極電流(Id):42A
功率(Pd):300W
導通電阻(RDS(on)@Vgs,Id):80mΩ@20V,10A
閾值電壓(Vgs(th)@Id):3.6V@3.8mA
柵極電荷(Qg@Vgs):76nC@-5~20V
輸入電容(Ciss@Vds):1.68nF@800V
反向傳輸電容(Crss@Vds):6.7pF@800V
工作溫度:-55℃~+175℃@(Tj)

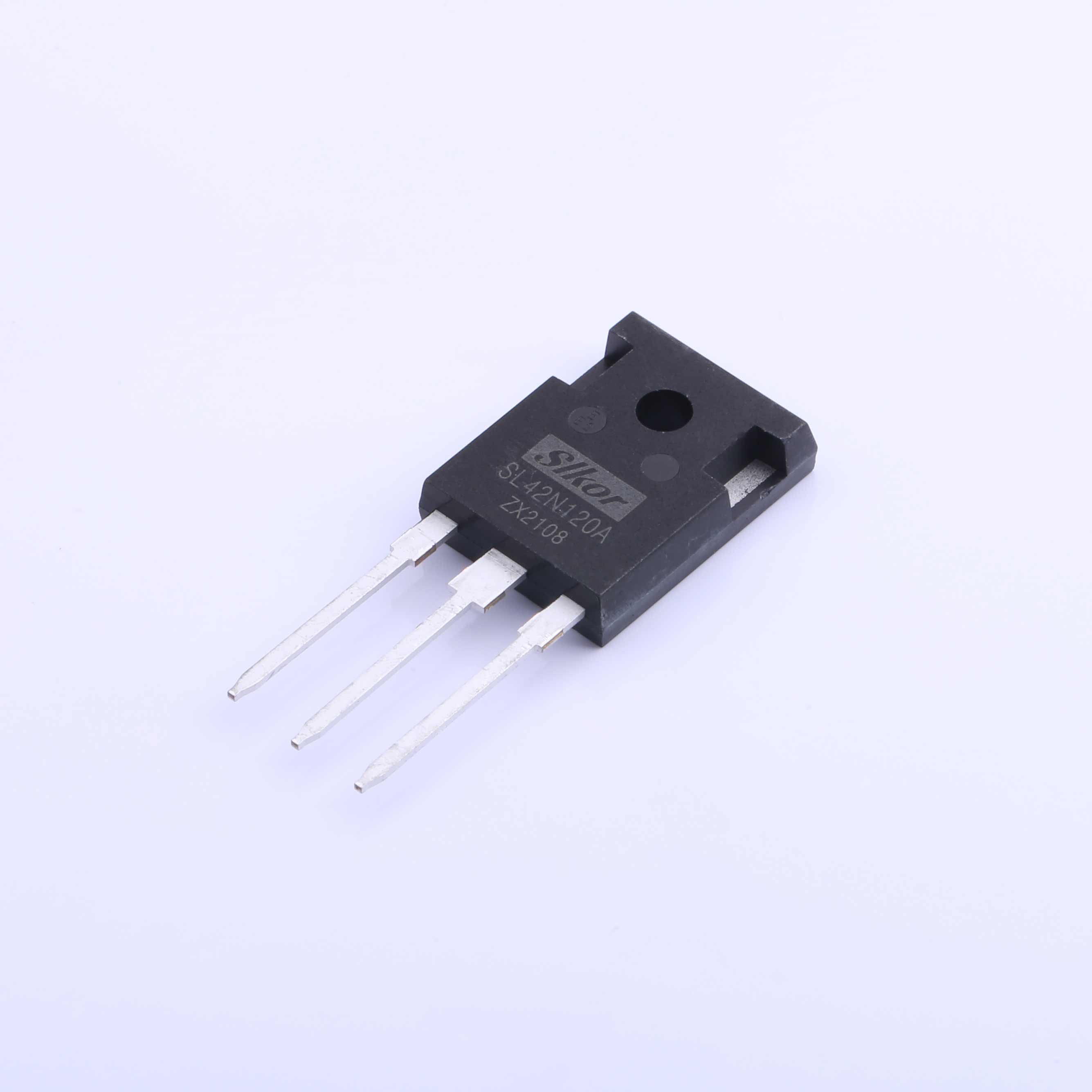

這是一款高壓N溝道MOS管，型號為SL42N120A。該器件具有1.2kV的漏源電壓，42A的連續漏極電流和300W的功率，適用于高壓開關和功率轉換應用。TO-247-3封裝使其易于安裝和使用。
主要特點：
- 漏源電壓：1.2kV
- 連續漏極電流：42A
- 功率：300W
- 導通電阻：80mΩ @ 20V, 10A
- 閾值電壓：3.6V @ 3.8mA
- 柵極電荷：76nC @ -5~20V
- 輸入電容：1.68nF @ 800V
- 反向傳輸電容：6.7pF @ 800V
- 工作溫度范圍：-55℃~+175℃
應用：
- 高壓開關應用
- 功率轉換應用
封裝：

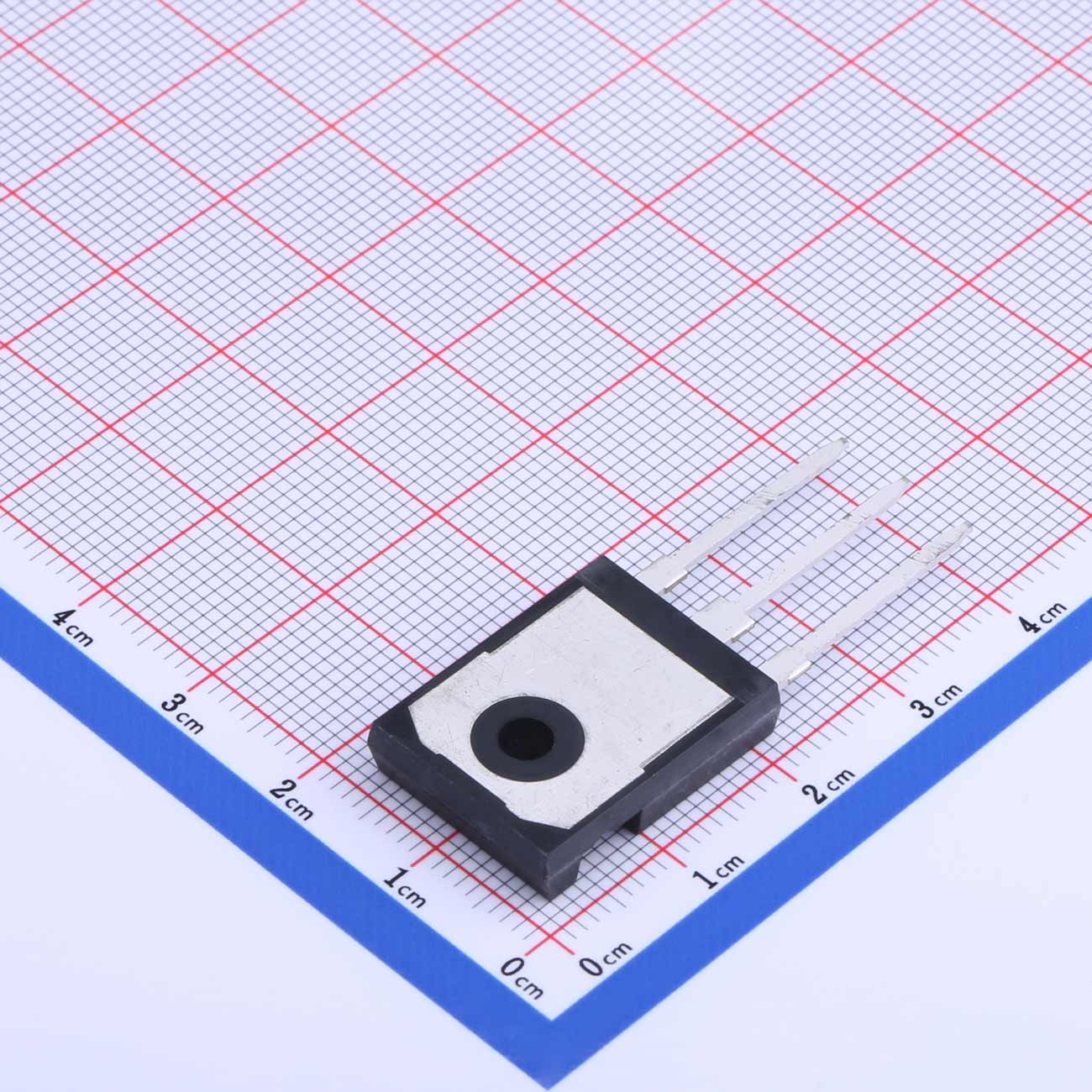

- TO-247-3
關于薩科微 Slkor：
薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有先進的技術和嚴格的質量控制體系，為客戶的設計提供最佳的解決方案和支持。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

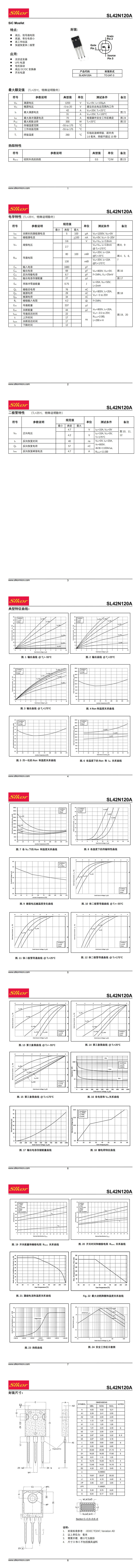

| SL42N120A.pdf | SL42N120A | - |
