產品名稱

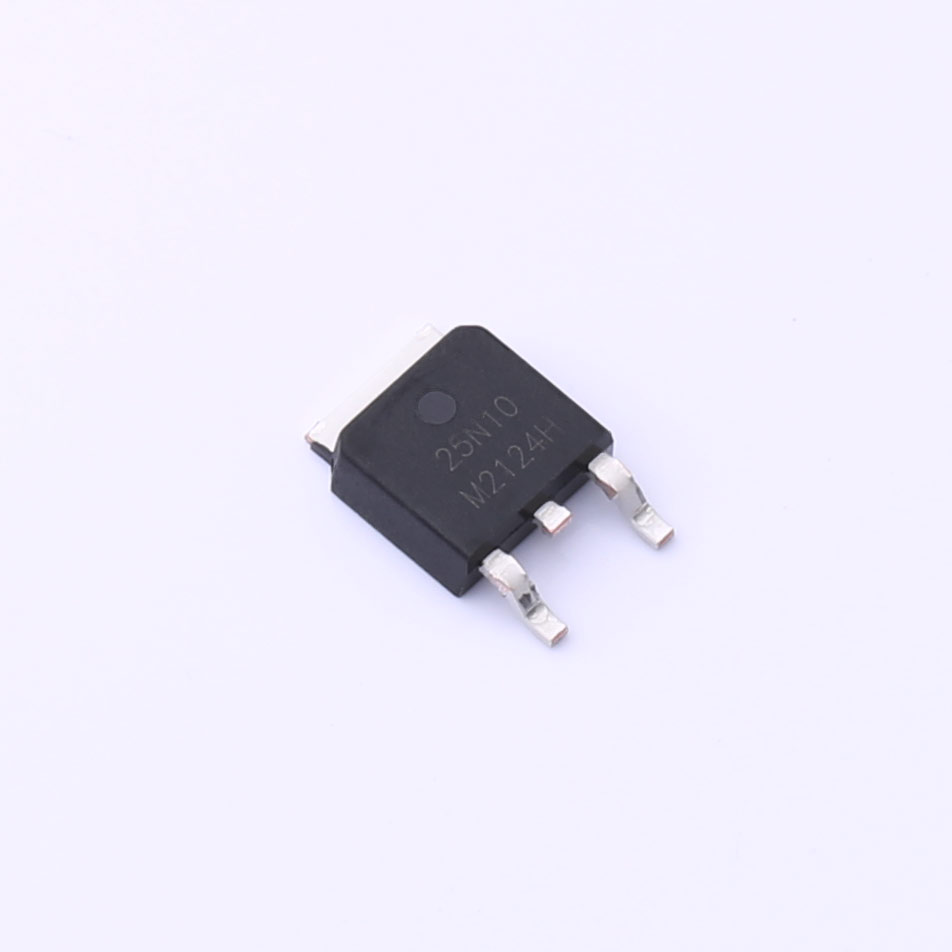

MOS管 SL25N10

制造商

薩科微Slkor

概述

SL25N10是一款高性能的N溝道MOS場效應晶體管。它設計用于在各種電子應用中提供可靠的開關和線性放大。其優秀的電氣性能和高功率容忍性使其成為許多應用的理想選擇。

電氣特性

漏源電壓(Vdss): 100V

連續漏極電流(Id): 25A

功率(Pd): 34W

導通電阻(RDS(on)@Vgs,Id): 35mΩ@10V, 15A

閾值電壓(Vgs(th)@Id): 1.8V@250μA

封裝和引腳

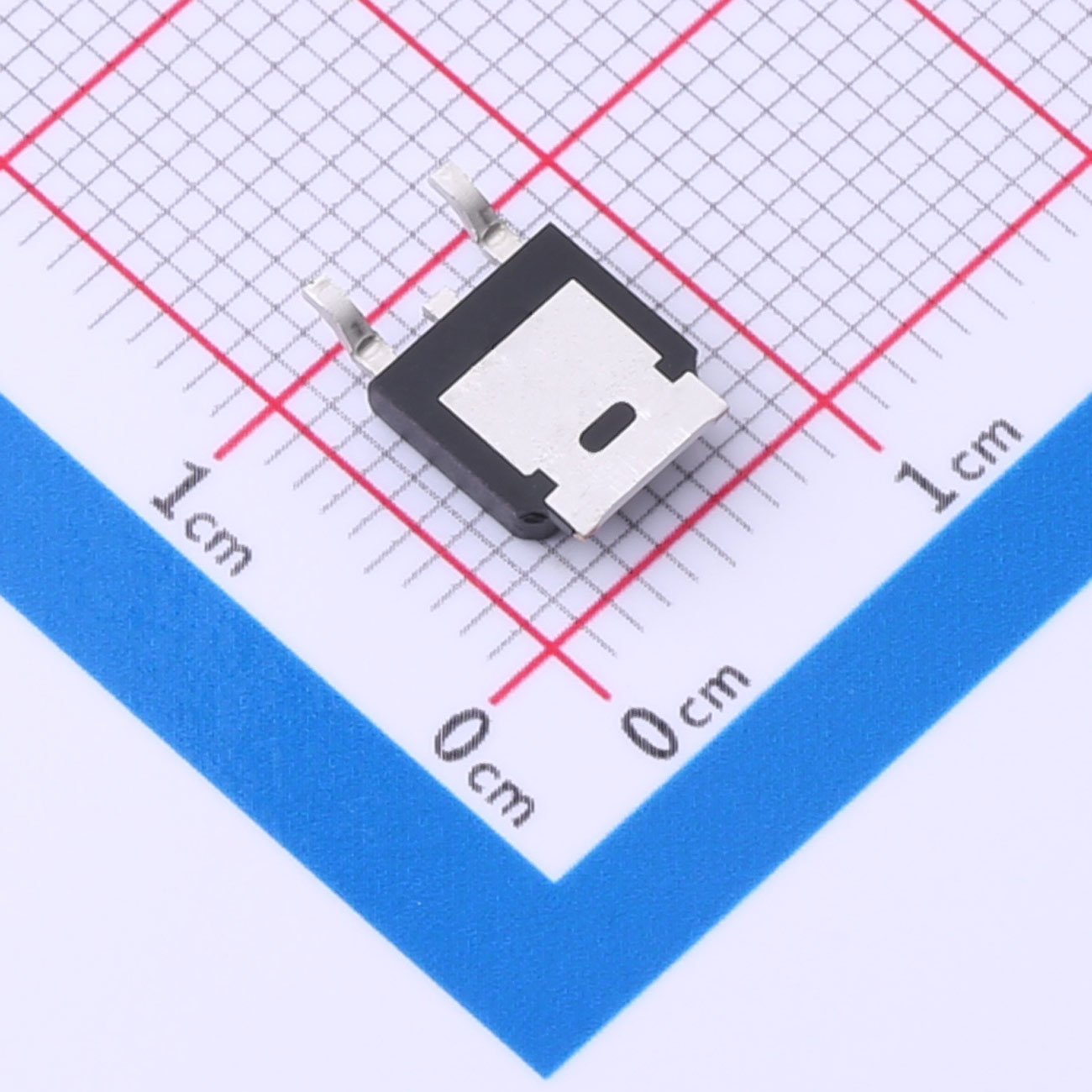

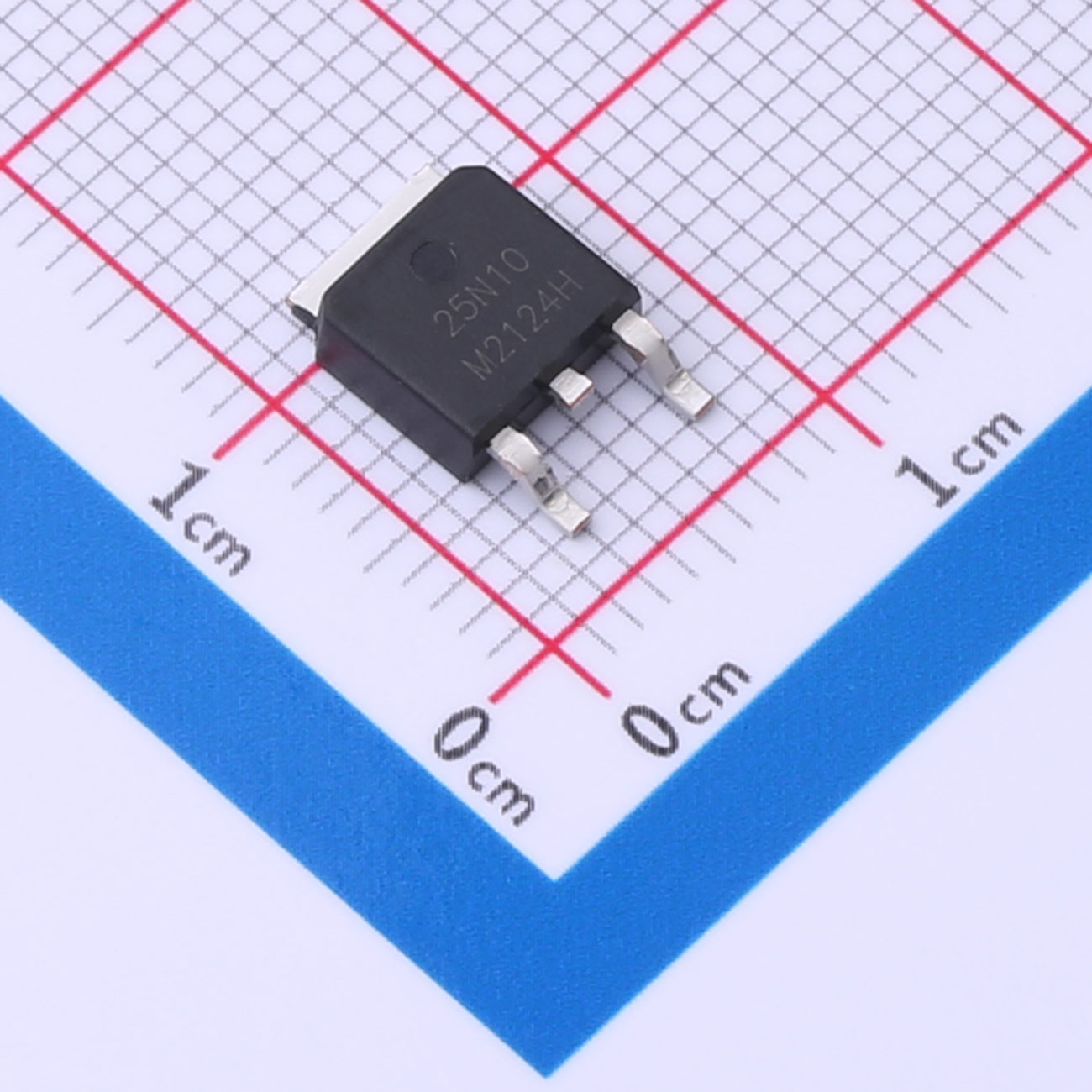

SL25N10采用TO-252封裝，具有以下引腳：

漏源極 (D): 連接到負極。

柵極 (G): 控制MOSFET的導通。

源極 (S): 連接到負載并接地。

產品優勢

高電壓容忍性: 適用于各種應用，包括電源系統和電機控制。

高功率處理能力: 可靠地處理大電流和高功率應用。

低導通電阻: 最小化導通損耗，提高能效。

低閾值電壓: 有助于實現低壓控制和高效能。

應用領域

SL25N10廣泛應用于：

電源設計: 包括開關電源和電源適配器。

電機驅動: 用于控制各種類型的電機。

LED照明: 作為高性能LED驅動器的組成部分。

安裝和使用

在設計電路和集成SL25N10時，請參考制造商提供的技術規格和應用手冊。確保適當?shù)纳嵩O(shè)計以維持設備的性能和可靠性。
