產品名稱：中壓MOS管SL25N10
產品類型：N溝道MOS管
電氣特性：
- 漏源電壓(Vdss)：100V
- 連續漏極電流(Id)：25A
- 導通電阻(RDS(on)@Vgs,Id)：45mΩ@10V,15A
- 閾值電壓(Vgs(th)@Id)：3V@250uA
功率和溫度特性：
- 最大允許功率(Pd)：34W
- 工作溫度范圍：-55℃~+150℃@(Tj)
封裝類型：TO-252
SL25N10是一款中壓N溝道MOS管，適用于需要處理高電壓和高電流的應用場景，如電機控制、電源管理、照明等。該產品具有高的開關速度和導通能力，并且能夠在較寬的溫度范圍內工作。其TO-252封裝也方便了焊接和安裝。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

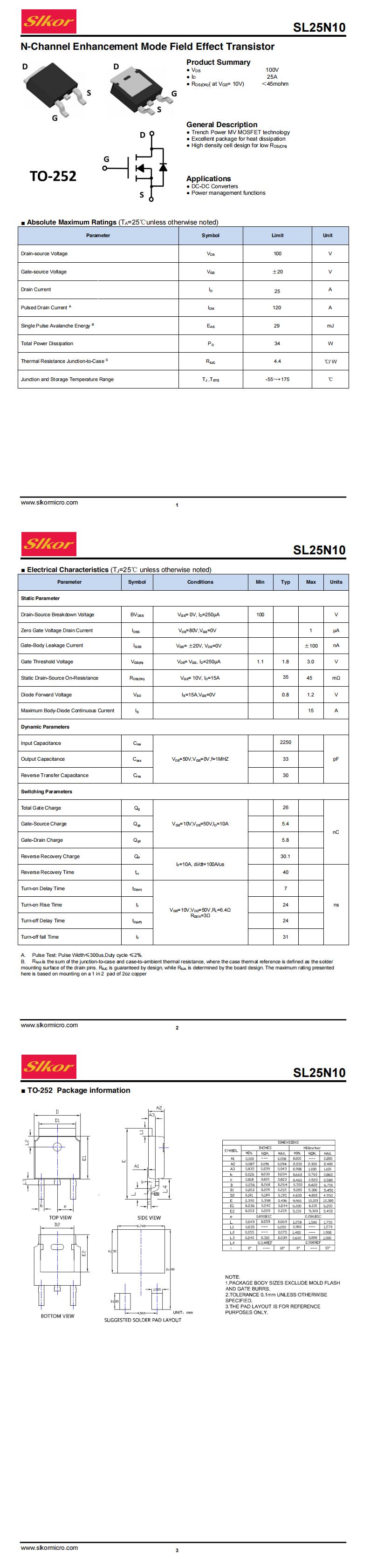

| SL25N10 TO-252.pdf | SL25N10 TO-252 | - |
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
SL25N10是一款高性能的N溝道MOS場效應晶體管。它設計用于在各種電子應用中提供可靠的開關和線性放大。其優秀的電氣性能和高功率容忍性使其成為許多應用的理想選擇。
