一、什么是光子計算（Photonic Computing）？

定義：光子計算是一種用光（Photon）而非電子（Electron）來完成信息傳輸與運算的計算方式。

在芯片內部，不再依靠電流在導線中流動，而是依靠激光在波導（光通道）中傳播來實現“算”與“存”的過程。

一句話總結：光替代電，讓計算“無熱、高速、低能耗”地發生。

二、技術原理：光是如何“算”的？

光子計算的核心思路是：利用光的干涉、衍射、相位和振幅疊加特性來做數學運算。

1. 光信號的基本特征

• 光攜帶的信息可通過強度（振幅）和相位表示。

• 光信號在波導中幾乎無損傳輸，傳播速度接近真空光速。

• 多種波長的光可以在同一波導中并行（稱為 WDM：Wavelength Division Multiplexing），天然支持高并行度。

2. 核心運算原理：干涉實現“加減乘除”

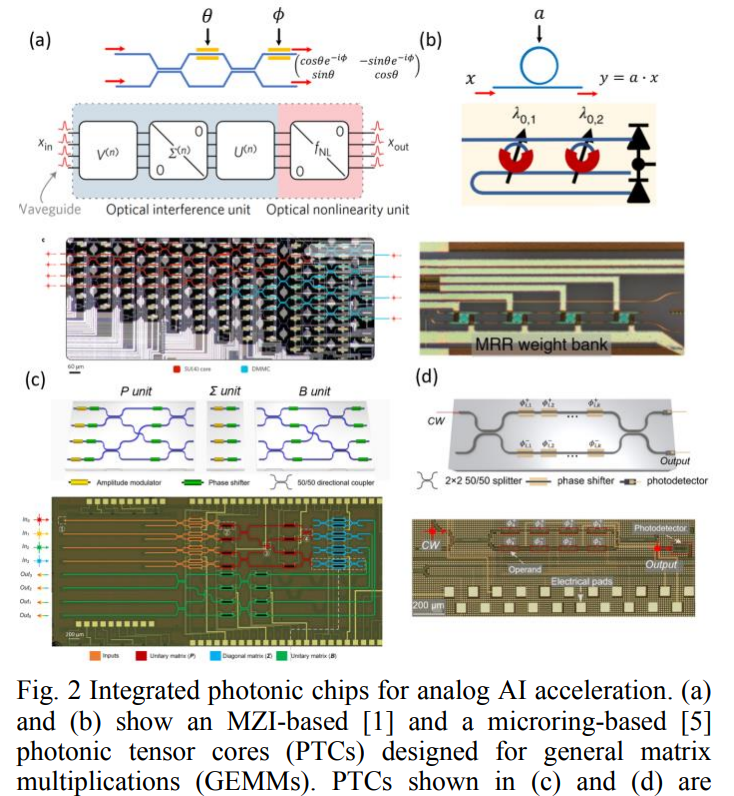

光學器件如MZI（Mach-Zehnder Interferometer）或微環諧振器（Microring Resonator），通過改變光程差實現光波的相干疊加。

舉個例子：

• 兩束光進入干涉器，輸出光強 = 兩束光的相位差函數。

• 通過調節相位移，就能讓輸出光強等效于“加權求和”運算。

對于深度學習中最常見的矩陣乘法，光干涉陣列可以一次性完成整個矩陣運算，幾乎“零時延”。

3. 光子芯片的組成結構

三、技術優勢：為什么“光”優于“電”？

簡而言之：光子計算 不是算得更復雜，而是算得更快、更省電、更寬帶。

四、技術挑戰：從“物理可能”到“工程可行”

1. 光電轉換瓶頸（EO/OE）

• 光信號最終仍需轉換為電信號進行邏輯控制和存儲。

• 模/數轉換器（ADC/DAC）和光電轉換模塊會消耗大量能量。

2. 器件尺寸與集成度限制

• 光器件無法像晶體管那樣縮小到納米級。

• 波導間距、微環尺寸限制了芯片的集成密度。

3. 可重構性不足

• 光干涉結構一旦固定，修改運算邏輯不如電子電路靈活。

• 動態可編程光路仍是研究熱點。

4. 熱穩定性與良率

• 光路受溫度漂移影響顯著；

• 調校復雜，測試與封裝成本高。

五、下游應用：誰最需要光子計算？

（1）AI 推理加速

• 神經網絡中大部分計算為矩陣乘法（MAC），光干涉陣列可一次性完成。

• 優勢：能效高、延遲低，尤其適合Transformer、CNN、RNN等模型。

• 應用場景：數據中心推理、智能攝像頭、語音識別終端。

（2）光通信與光互聯

• 光子芯片天然適合做高速互聯（如 GPU 之間的 NVLink 光版本）。

• 優勢：大帶寬、低延遲，能解決芯片間通信瓶頸。

• 應用場景：數據中心互聯、超級計算機、云服務器。

（3）類腦計算與儲備池計算（Reservoir Computing）

• 光的非線性和時域延遲特性非常適合動態系統建模。

• 優勢：低功耗實現復雜時序信號處理。

• 應用場景：語音識別、信號預測、邊緣 AI。

（4）量子信息與安全通信

• 光是量子信息的理想載體，可自然兼容量子通信和量子加密體系。

• 長遠看，光子計算可能成為量子與經典計算的橋梁層。

六、產業現狀與未來趨勢

1. 技術路徑

• 短期：光互聯（Optical Interconnect）率先商業化。

• 中期：光子加速器（Hybrid Photonic-Electronic Architecture）進入 AI 推理領域。

• 長期：全光計算（Pure Optical Computing）探索可重構光網絡。

2. 代表企業與研究機構

3. 市場趨勢

• 到 2030 年，預計光子計算相關芯片市場規模將超過 百億美元級。

• 主戰場：數據中心能效優化與AI 推理能耗下降。

• 發展驅動：AI 模型規模爆炸 + 摩爾定律逼近極限 + 數據中心能耗危機。

七、未來展望：光子計算的“黃金十年”

總結：光子計算不是“未來幻想”，而是“能效革命”

• 從技術看：它解決了電子芯片帶寬和能耗的物理瓶頸。

• 從應用看：它正成為 AI、HPC、通信的“加速層”。

• 從產業看：硅光工藝成熟后，光計算具備規模化制造可能。

當摩爾定律放緩、AI 算力暴漲的今天，
光子計算是下一個“GPU 時刻”——算力形態即將再次被重寫。
