產品介紹：SD03 ESD靜電保護二極管

一、產品概述

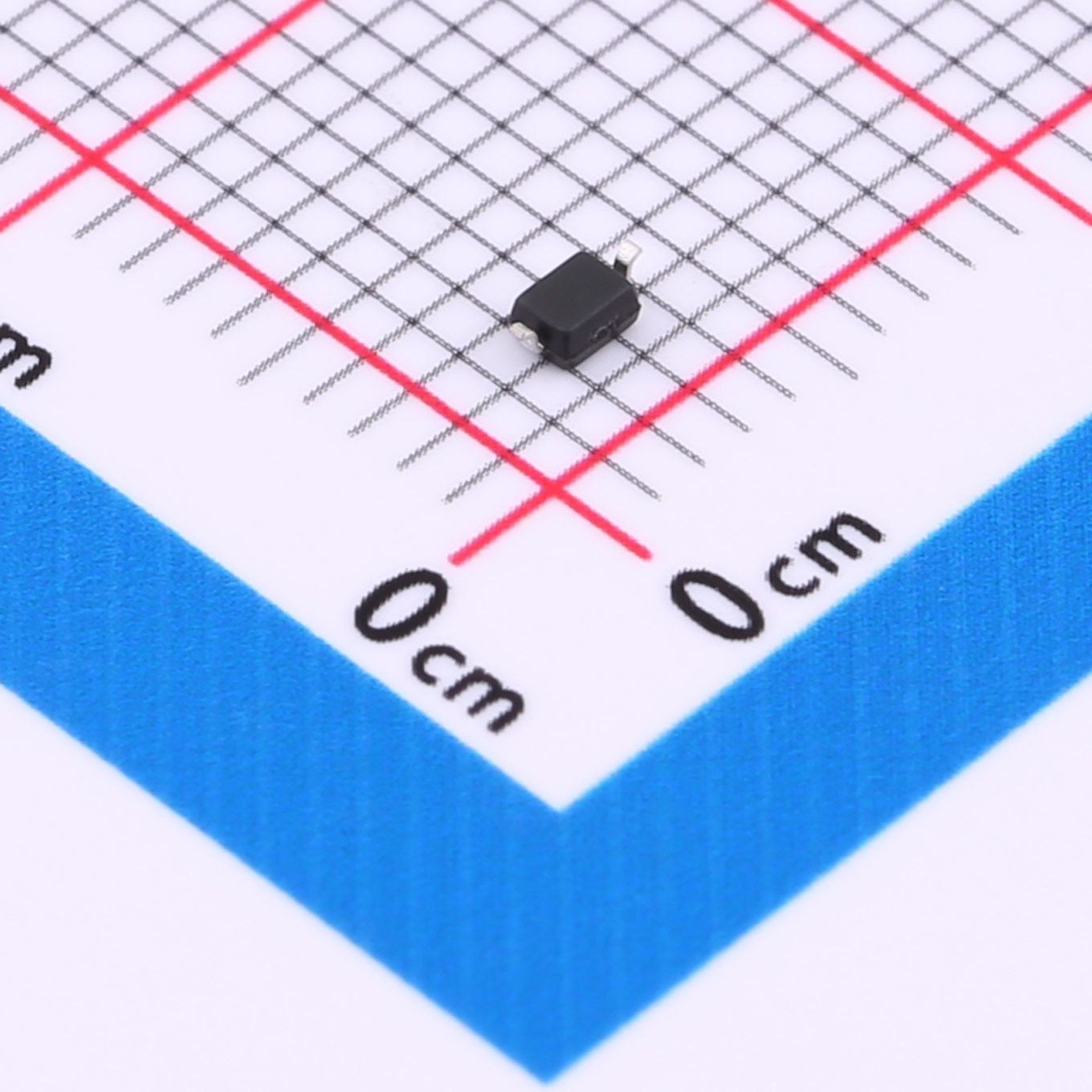

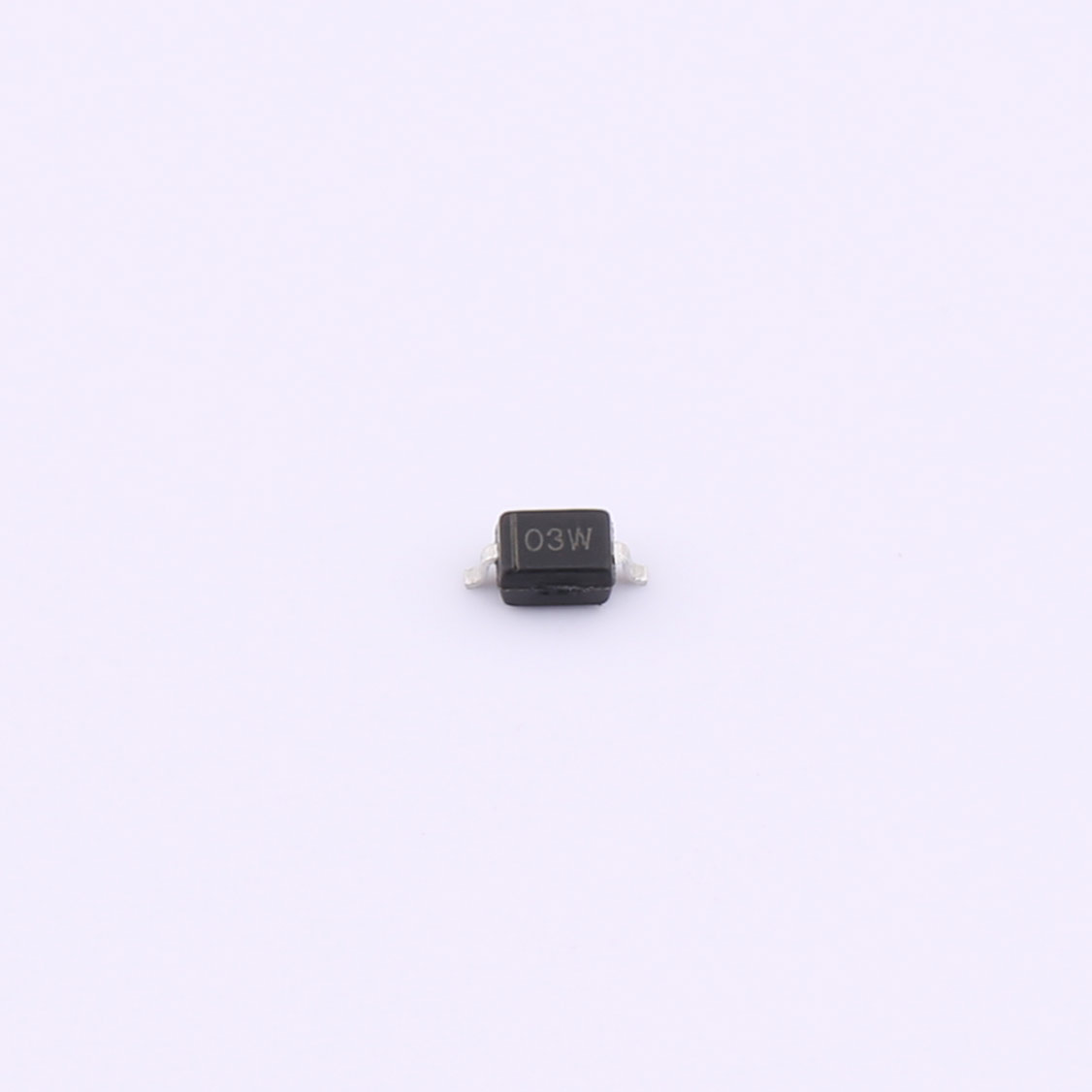

薩科微slkor靜電保護二極管SD03是一款專為低電壓、高密度集成電路設計的二極管。它采用緊湊的SOD-323封裝，不僅尺寸小巧，而且提供了*的靜電防護能力，是保護敏感電子元件免受靜電損害的理想選擇。SD03以其精確的電氣參數和可靠的性能，在各類需要靜電保護的電子設備中得到了廣泛應用。

二、產品特性

反向工作電壓（VRWM）：3.3V，確保在標準3.3V工作電壓下穩定運行，不引入額外的功耗或熱量。

擊穿電壓（VBR min）：4V，當靜電電壓超過此值時，二極管迅速導通，將靜電能量引導至地，有效保護后級電路。

漏電流（IR）：40μA，盡管相比某些高端ESD保護二極管略高，但仍處于可接受范圍內，且對大多數應用場景影響有限。

鉗位電壓（VC）：14V，在二極管導通時，將靜電電壓鉗制在14V以下，有效防止靜電對敏感元件的破壞。

結電容（CJ）：450pF，相對較高的結電容設計，雖然可能在一定程度上影響高頻信號傳輸性能，但更適用于對頻率要求不是極高的應用場景。

緊湊封裝：SOD-323封裝，體積小，便于在PCB板上實現高密度集成。

三、產品優勢

低電壓保護：專為3.3V等低電壓電路設計，提供精確的靜電保護。

高可靠性：穩定的電氣性能和可靠的靜電防護能力，確保電子設備安全運行。

易于集成：SOD-323封裝，小巧輕便，適合在有限的空間內實現高密度布局。

成本效益：在滿足基本靜電保護需求的同時，提供具有競爭力的價格。

四、應用領域

消費電子：智能手機、平板電腦、藍牙耳機等便攜式設備的接口和內部電路保護。

汽車電子：車載信息系統、導航設備、娛樂系統等汽車電子部件的靜電保護。

工業控制：PLC控制系統、自動化設備、傳感器網絡等工業設備的靜電防護。

通信設備：小型路由器、交換機、IoT設備等通信設備的接口保護。

五、注意事項

正確安裝：請確保二極管極性正確，避免反向安裝導致功能失效或損壞。

電路布局：合理設計電路布局，確保靜電防護效果最大化。

工作環境：避免在高溫、高濕、強磁場等惡劣環境下使用，以免影響產品性能。

存儲條件：產品應存放在干燥、陰涼處，避免陽光直射和潮濕環境。

定期檢測：對于關鍵應用場合，建議定期檢測二極管的性能，確保其持續有效提供靜電保護。同時，注意檢查封裝是否完好，防止因機械應力導致的損壞。
