類型:N溝道
漏源電壓(Vdss):650V
連續漏極電流(Id):15A
功率(Pd):111W
導通電阻(RDS(on)@Vgs,Id):238mΩ@10V,7.5A
閾值電壓(Vgs(th)@Id):4.5V@250μA
封裝:TO-252

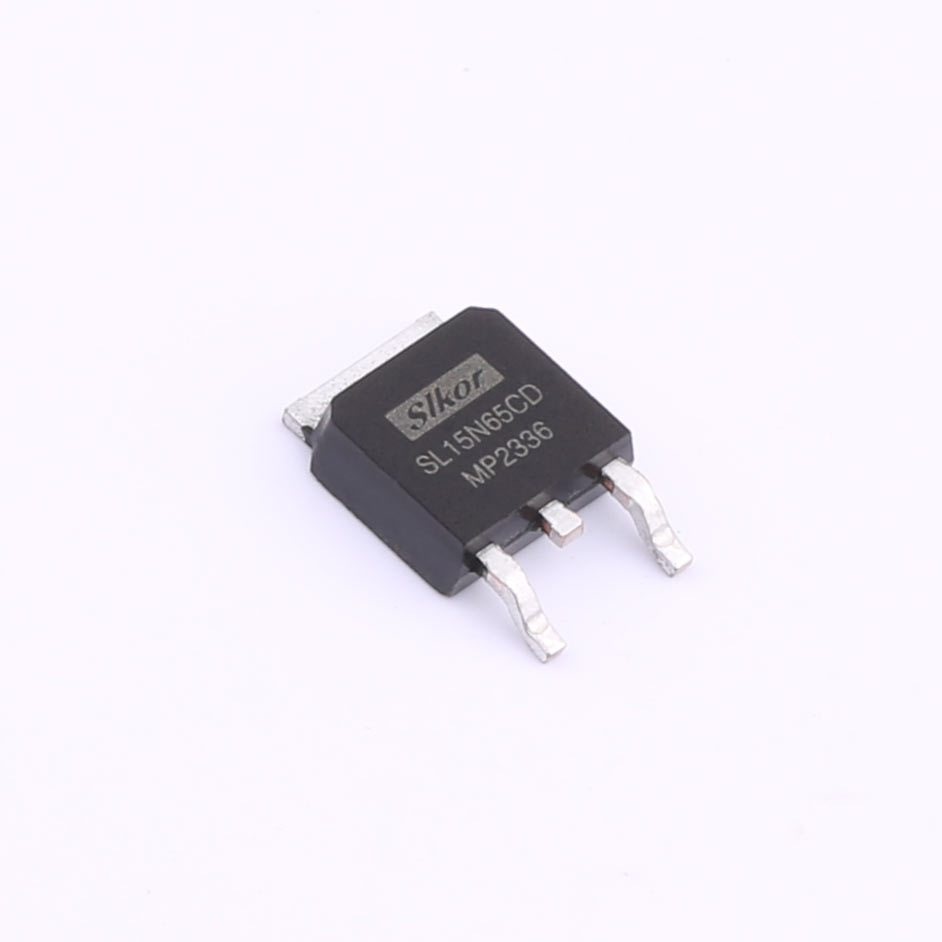

產品名稱:MOS管SL15N65CD
生產商:薩科微Slkor
產品類型:N溝道
電性能參數:
漏源電壓(Vdss): 650V
連續漏極電流(Id): 15A
功率(Pd): 111W
導通電阻(RDS(on)@Vgs, Id): 238mΩ @ 10V, 7.5A
閾值電壓(Vgs(th)@Id): 4.5V @ 250μA
封裝規格:

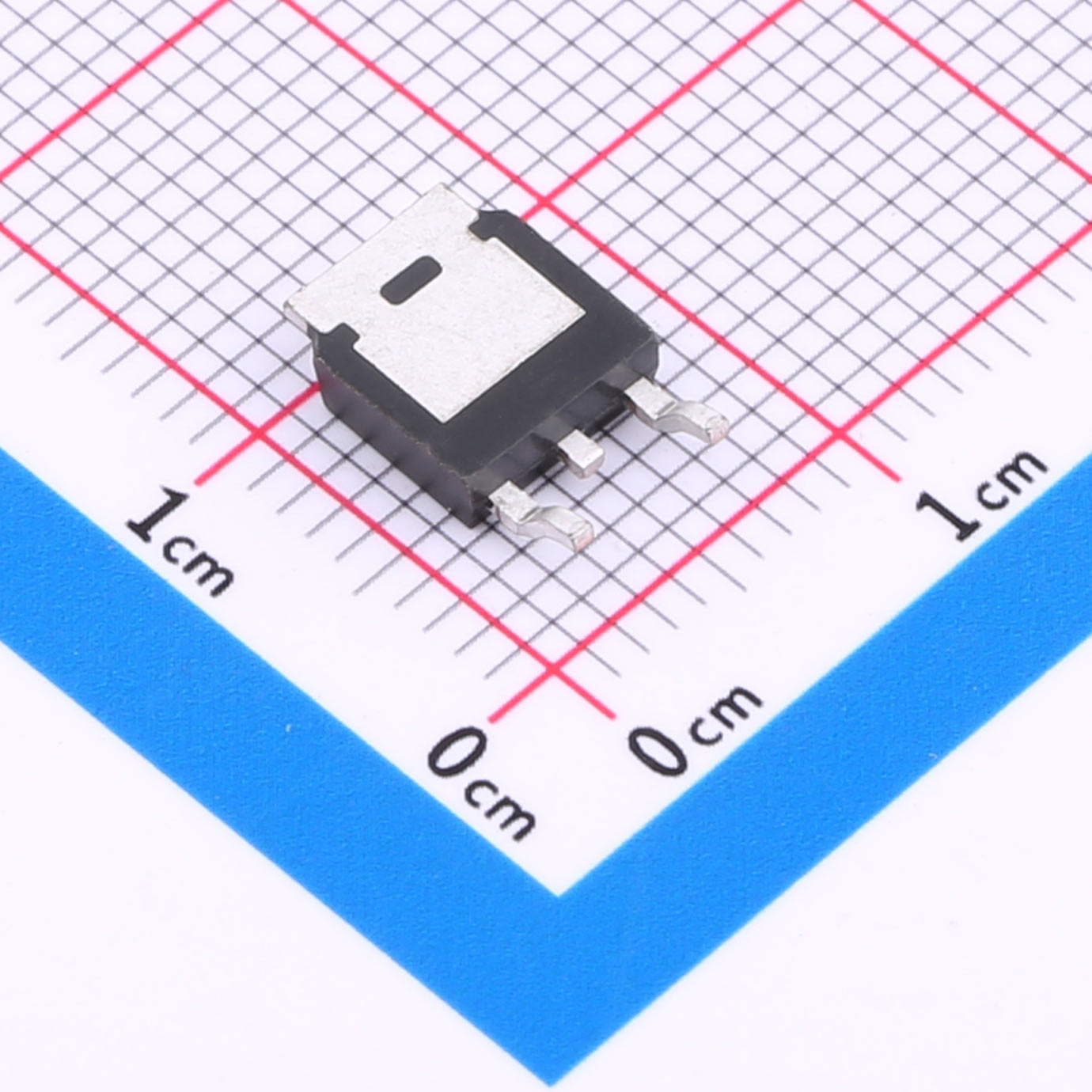

封裝類型: TO-252
產品特性與應用:
MOS管SL15N65CD是一款中高壓N溝道MOS場效應管,由薩科微Slkor公司生產。其中高電壓、大電流和適中功率的特性使其適用于電源、逆變器和功率放大器等應用。
主要特性:
中高電壓承受能力: 漏源電壓(Vdss)為650V,適用于中高壓電源開關電路設計。
大電流承受能力: 連續漏極電流(Id)為15A,適用于大電流應用場景。
適中功率: 功率(Pd)為111W,適用于中等功率的電子應用。
相對低的導通電阻: 在10V電壓和7.5A電流下,導通電阻為238mΩ,有助于降低功耗和提高效率。
合適的閾值電壓: 閾值電壓(Vgs(th)@Id)為4.5V @ 250μA,確保穩定的電路控制。
封裝優勢:
TO-252封裝具有緊湊、易于安裝和散熱性能*的特點,適用于一般功率電子設備的設計。
應用領域:
MOS管SL15N65CD廣泛應用于中高電壓、大電流、適中功率的電子應用,包括但不限于:
電源開關: 適用于中高電壓電源開關電路。
電源逆變器: 用于中高電壓電源逆變器的輸出控制。
功率放大器: 適用于功率放大器電路的輸出控制。
安全與可靠性:
MOS管SL15N65CD經過嚴格的質量控制和測試,確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。
散熱設計建議:
由于中高電壓和大電流特性,建議在設計中考慮有效的散熱措施,以確保MOS管工作在合適的溫度范圍內。
總結:
MOS管SL15N65CD以其中高電壓、大電流和適中功率的特性,為中高壓電子系統提供了可靠的解決方案。在需要中高電壓承受能力和適中功率特性的場景下,SL15N65CD是一個值得考慮的選擇。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

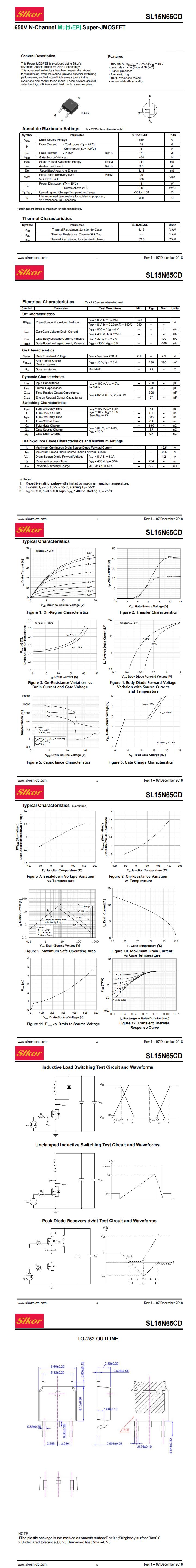

| SL15N65CD TO-252.pdf | SL15N65CD TO-252 | - |
