類型:N溝道
漏源電壓(Vdss):500V
連續漏極電流(Id):13A
功率(Pd):50W
導通電阻(RDS(on)@Vgs,Id):520mΩ@10V,6.5A
閾值電壓(Vgs(th)@Id):4V@250μA

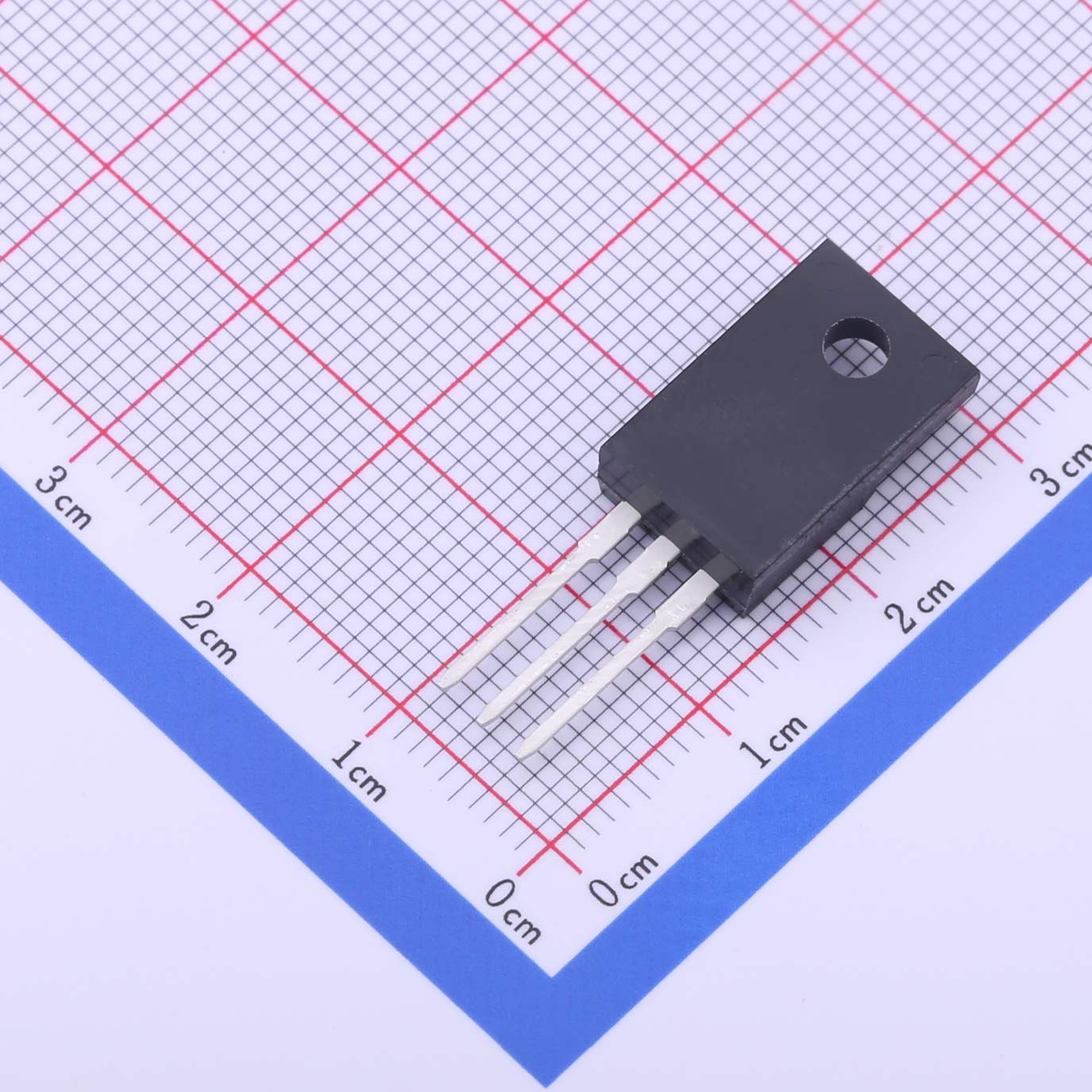

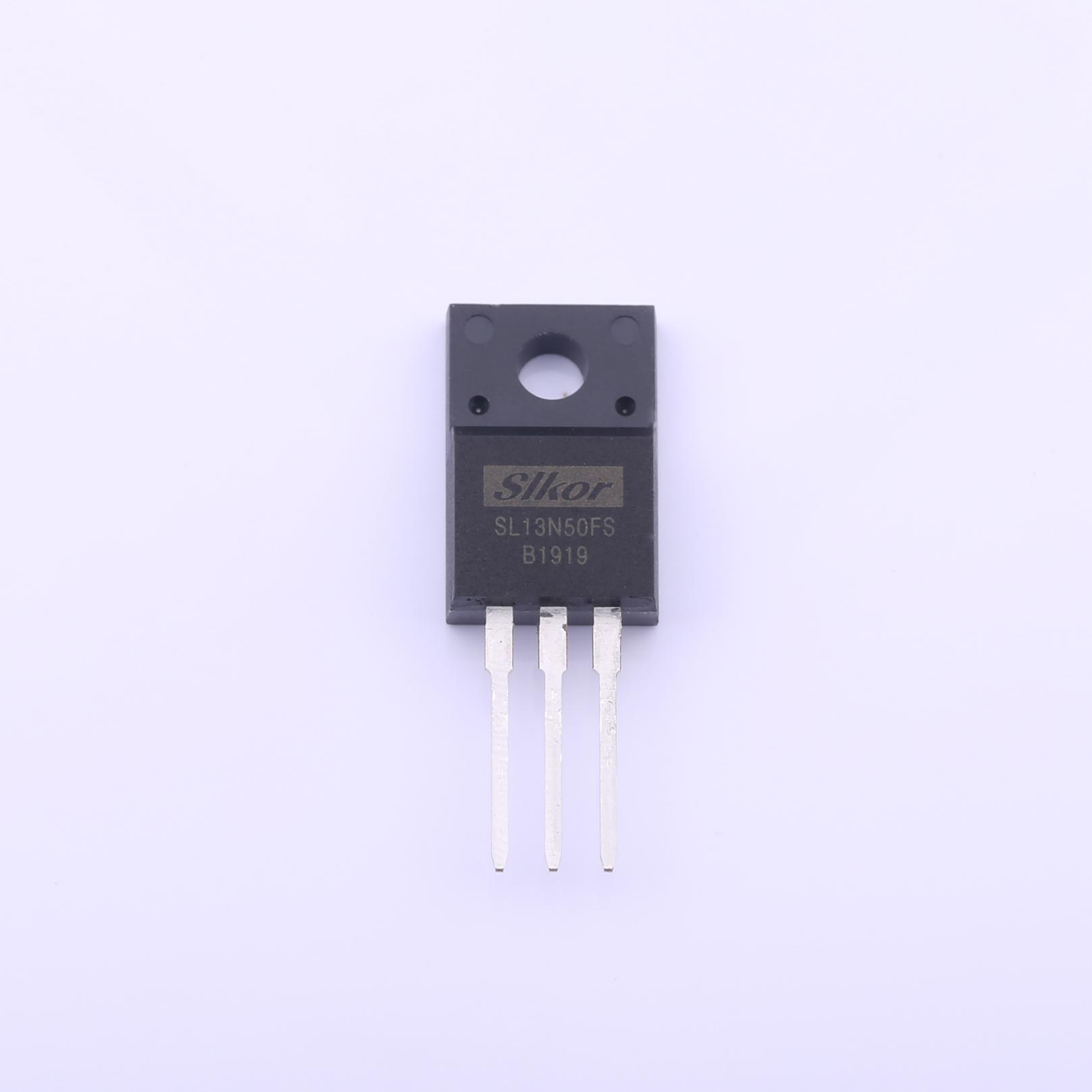

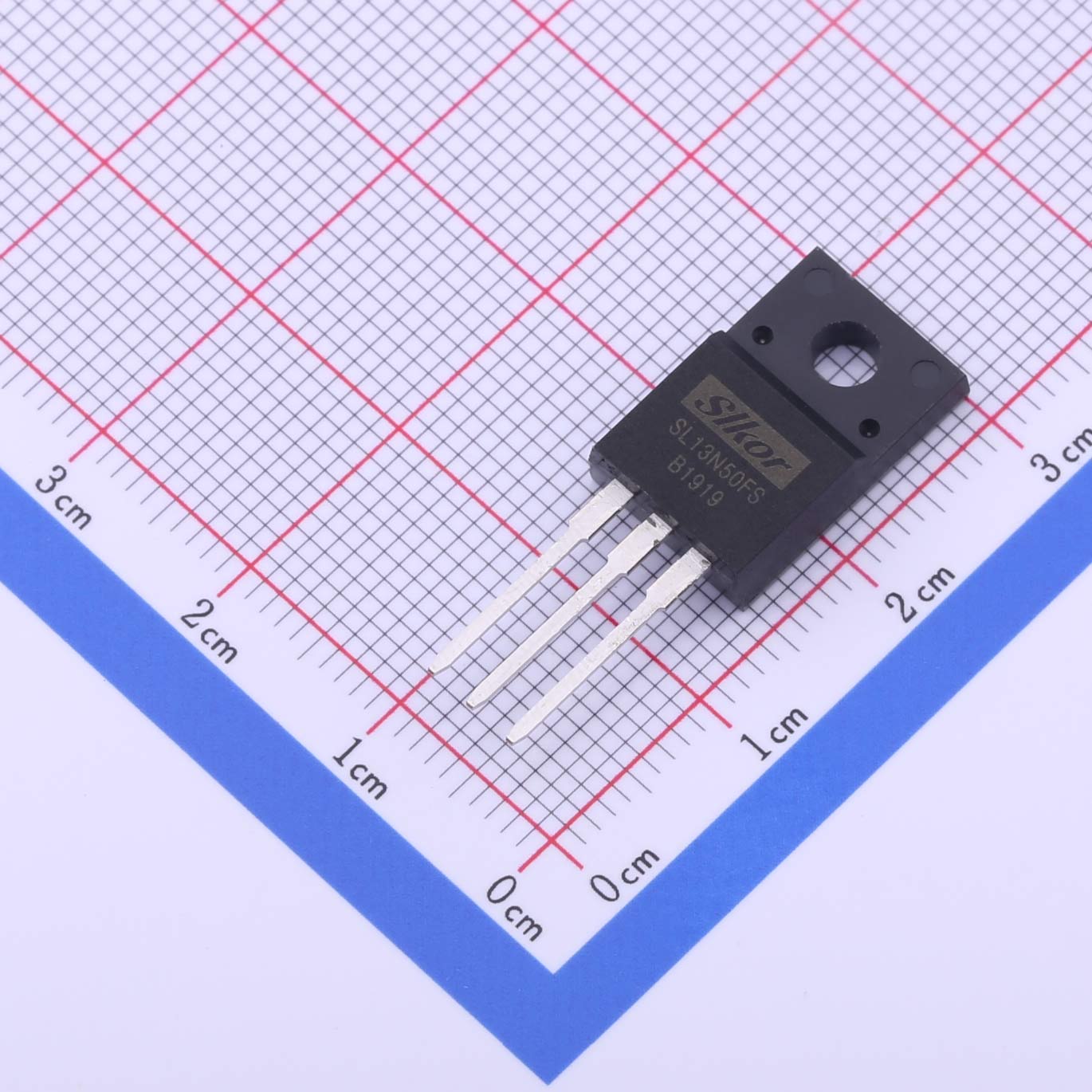

產品名稱：高壓MOS管 SL13N50FS
封裝類型：TO-220F
概述：
SL13N50FS是薩科微slkor一款高性能N溝道MOS管，適用于各種高壓開關應用。該器件具有優秀的低導通電阻、低開關損耗和快速開關速度，可提高系統效率和可靠性。
應用領域：
- 電源轉換器
- 電機驅動器
- 照明應用
性能參數：
| 參數 | 符號 | 值 |
|---|---|---|
| 漏源電壓 | Vdss | 500V |
| 連續漏極電流 | Id | 13A |
| 功率 | Pd | 50W |
| 導通電阻 | RDS(on)@Vgs,Id | 520mΩ@10V,6.5A |
| 閾值電壓 | Vgs(th)@Id | 4V@250μA |
封裝和引腳定義：
| 序號 | 引腳名稱 | 描述 |
|---|---|---|
| 1 | Gate | 柵極 |
| 2 | Drain | 漏極 |
| 3 | Source | 源極 |
總結：
SL13N50FS是薩科微slkor一款高可靠性、高性能的N溝道MOS管，適用于各種高壓開關應用。其優秀的導通電阻和開關特性可以顯著提高系統效率和可靠性，是電源轉換器、電機驅動器和照明應用等領域的理想選擇。
關于薩科微 Slkor：
薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有先進的技術和嚴格的質量控制體系，為客戶的設計提供最佳的解決方案和支持
| 文件名稱 | 標題 | 說明 |
|---|---|---|

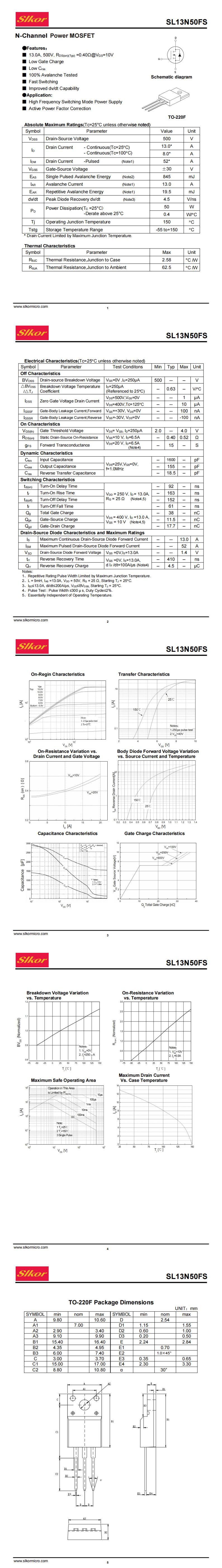

| SL13N50FS.pdf | SL13N50FS | - |
