微通道冷卻技術背景：英偉達高性能芯片（如H100、B200）在AI訓練與推理中功耗高達700瓦以上，傳統風冷或常規水冷已難以滿足其散熱需求。微通道冷卻通過在封裝或散熱結構內集成微米級通道，讓冷卻液貼近芯片核心熱源，大幅降低熱阻，提高熱流密度處理能力。相比傳統方案，微通道冷卻能更高效地帶走熱量，保障芯片在高負載下持續穩定運行，是應對高密度計算時代熱管理挑戰的重要手段。

1. 為什么要用微通道冷卻？

集成電路，特別是高性能CPU、GPU、AI加速器、ASIC，功耗密度（W/mm2）已經非常高，傳統的風冷、熱管、甚至常規水冷都快頂不住了。

問題的本質：

• 熱量產生在硅片上某幾個熱點區域，但是散熱路徑長（芯片→封裝→TIM→散熱器→空氣/水）。

• 每一層界面（比如TIM、焊料、封裝材料）都會增加熱阻，使得芯片溫度升高。

• 單純靠“加大水冷塊體積”或“增加風扇”效果有限，尤其在1kW級別以上散熱需求時，傳統方案無法滿足。

于是，微通道冷卻被提出——它的核心思路是：

把冷卻液直接引入離熱源最近的位置，通過在芯片或封裝上蝕刻微米級的冷卻通道，讓液體在微通道里流動，直接帶走熱量。

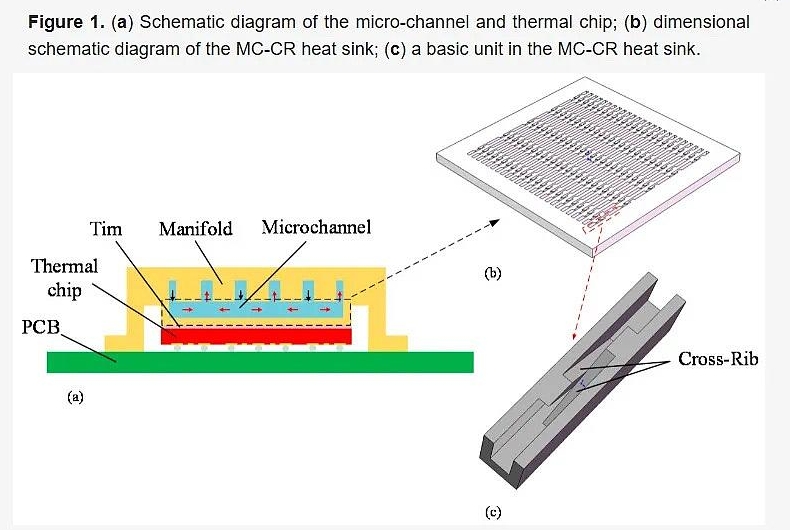

2. 微通道冷卻的結構是怎樣的？

可以這么理解：

• 在芯片頂部或封裝蓋板上，做出一組寬度幾十~幾百微米、深度幾十到幾百微米的流道（想象成一組非常細的“水渠”）。

• 這些微通道內部讓冷卻液（水、冷卻油、甚至氟化液）流過，直接沖刷發熱區域。

• 上方會有一個金屬蓋板（常用銅、不銹鋼）封住微通道，形成一個密閉的“冷板”。

• 冷卻液通過進出口直接與外部循環系統連接，實現高效換熱。

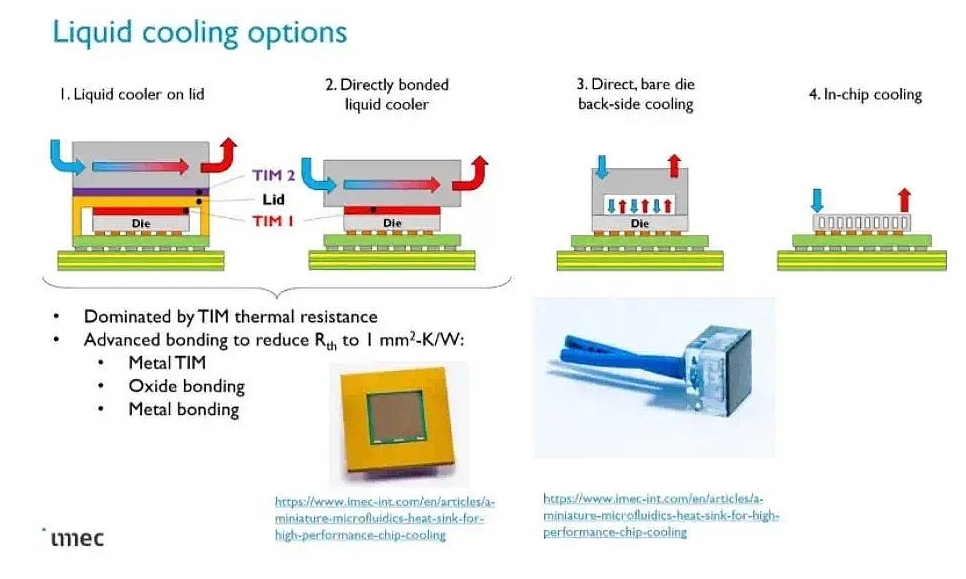

可以類比：傳統水冷是在散熱器上繞水管，而微通道冷卻是把“水管”直接做到芯片表面，熱源和冷卻劑的接觸距離大大縮短。

3. 為什么效率高？

關鍵點：縮短了導熱路徑 + 增加了換熱面積。

• 短路徑：傳統結構中，熱要經過硅片、TIM、IHS（封裝蓋）、導熱膠/焊料、冷板，熱阻很大；微通道直接把冷卻劑放在芯片或封裝上，減少中間環節。

• 大面積：微通道可以設計得非常密集（比如100個通道并行），液體接觸面積遠超傳統平板換熱器，強化了對流換熱。

• 高流速：通道很窄，液體流動時雷諾數增加，湍流換熱更充分。

實驗數據顯示，傳統冷板換熱系數是幾千W/(m2·K)，微通道能做到上萬甚至更高。

4. 還能做到“兩相冷卻”（液-氣共存）

如果僅靠液體升溫（顯熱），單位體積吸熱能力有限。
水在20℃→80℃加熱，吸熱量≈250 kJ/kg；
但如果讓水在通道里沸騰（液-氣兩相），則汽化潛熱≈2250 kJ/kg，吸熱能力提升了約7倍。

這就是為什么很多研究把微通道冷卻+相變（沸騰冷卻）結合，直接在通道內控制液體部分汽化，以極大提高散熱能力。
難點：

• 如何控制氣泡生成位置和大小，避免阻塞通道？

• 如何設計合適的流量和壓力，防止局部干涸（dry-out）？

• 如何保證系統長期可靠（防腐蝕、防沉積）？

5. 實際應用與挑戰

應用方向：

• 高性能CPU/GPU：英特爾的實驗性原型機已經把微通道冷卻集成在封裝上，散熱能力突破1kW。

• AI芯片/ASIC：數據中心級芯片對散熱要求極高，傳統液冷難以滿足，微通道是熱門方向。

• 功率器件：如IGBT、激光器、射頻放大器，也有采用微通道方案。

工程挑戰：

• 制造工藝復雜：微通道需要精密蝕刻或微銑削，成本和良率要控制。

• 液體密封與可靠性：微通道很細，堵塞和泄漏風險高。

• 維護困難：一旦通道堵塞或腐蝕，很難修復。

• 系統集成：需要和泵、管路、冷卻液管理系統一體化設計。

6. 一句話總結

微通道冷卻，就是把“冷卻液管道”做到離芯片最近的地方，用微米級通道大幅提升傳熱能力，甚至引入沸騰換熱，實現更高的散熱極限。
它能讓高性能芯片在極端功耗下保持穩定，但設計和制造門檻很高，需要封裝、流體、材料多學科協同。
